PRODUCT SPECIFICATIONS
MECHANICAL DATA
|
ELECTRICAL DATA
|
|||
Cell Type
|
Mono-crystalline
|
Operating Temperature
|
-40°C ~ +85°C
|
|
Cell Arrangement
|
144 [2 X (12 X 6) ]
|
Max. System Voltage
|
1500 V (IEC/UL) or 1000 V (IEC/UL)
|
|
Dimensions
|
2108 X 1048 X 40 mm (83.0 X 41.3 X 1.57 in)
|
Module Fire Performance
|
TYPE 1 (UL 61730 1500V) or TYPE 2 (UL 61730 1000V) or CLASS C (IEC 61730)
|
|
Weight
|
24.9 kg (54.9 lbs)
|
Max. Series Fuse Rating
|
20 A
|
|
Front / Back Glass
|
3.2 mm heat strengthened glass
|
Application Classification
|
Class A
|
|

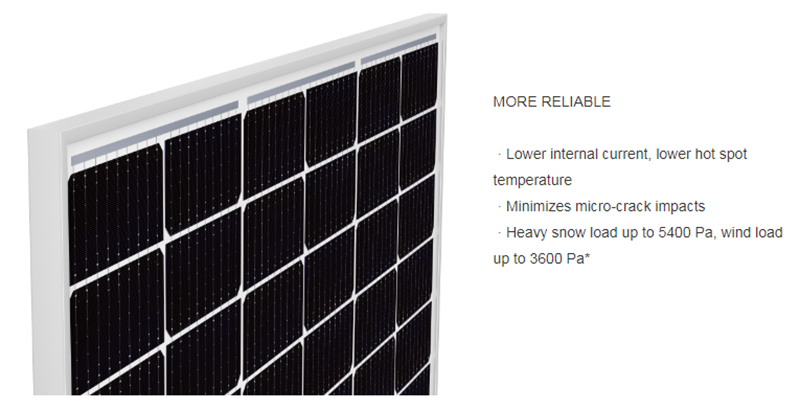

Frame
|
Anodized aluminium alloy,crossbar enhanced
|
Power Tolerance
|
0 ~ + 10 W
|
|

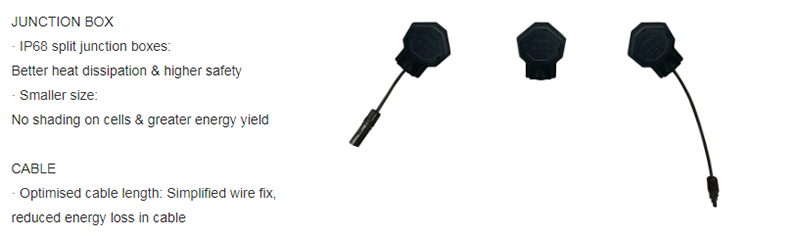

J-Box
|
IP68, 3 bypass diodes
|
|||
Cable
|
4.0 mm² (IEC), 12 AWG (UL)
|
TEMPERATURE CHARACTERISTICS
|
||
Cable Length (Including Connector)
|
500 mm (19.7 in) (+) / 350 mm (13.8 in) (-) or customized length*
|
Temperature Coefficient (Pmax)
|
-0.35 % / °C
|
|
Connector
|
T4 series or H4 UTX or MC4-EVO2
|
Temperature Coefficient (Voc)
|
-0.27 % / °C
|
|
Per Pallet
|
27 pieces
|
Temperature Coefficient (Isc)
|
0.05 % / °C
|
|
Per Container
|
(40′ HQ) 594 pieces
|
Nominal Module Operating Temperature
|
42 ± 3°C
|
